Arduino Uno

Arduino UNO adalah modul terbaik untuk kamu memulai belajar Pemrograman (Coding) Mikrokontroler. Kalau ini pengalaman pertama kamu di dalam Arduino Platform, UNO adalah modul yang cocok untuk digunakan. Arduino UNO juga merupakan modul yang paling banyak digunakan dalam tutorial mikrokontroler dari seluruh modul keluarga Arduino.

Jika kamu belum tahu tentang Arduino, pelajari di sini.

Arduino UNO adalah modul mikrokontroler yang menggunakan IC ATmega328 (Datasheet di sini).
Modul ini mempunyai fitur lengkap yang dibutuhkan dalam sebuah Mikrokontroler. Fitur tersebut
antara lain:

• 12 pin digital input/output (6 pin dapat digunakan sebagai PWM Output)
• 6 pin analog input (ADC)
• 16 MHz crystal
• 1 Port USB Type B
• Jack Power Supply
• Header ISP (In System Programming)
• Tombol Reset

Belum bisa membedakan Arduino Original atau Palsu (Clone), cek di sini.

Untuk mengetahui posisi setiap pin I/O, berikut gambar lengkap pinout Arduino UNO.

Posisi pinout Arduino UNO telah banyak dipakai acuan atau referensi Modul Mikrokontoler lain
seperti Modul STM32 Nucleo (Pelajari STM32 di sini). Karena Arduino UNO telah banyak didukung
Modul Shield (Pelajari Arduino Shield di sini) untuk memudahkan kita membuat projek dari arduino
seperti Ethernet Shield, WiFi Shield, GSM Shield yang dapat digunakan untuk projek Smart Home.

Arduino UNO ada tipe DIP dan SMD, pelajari di sini.

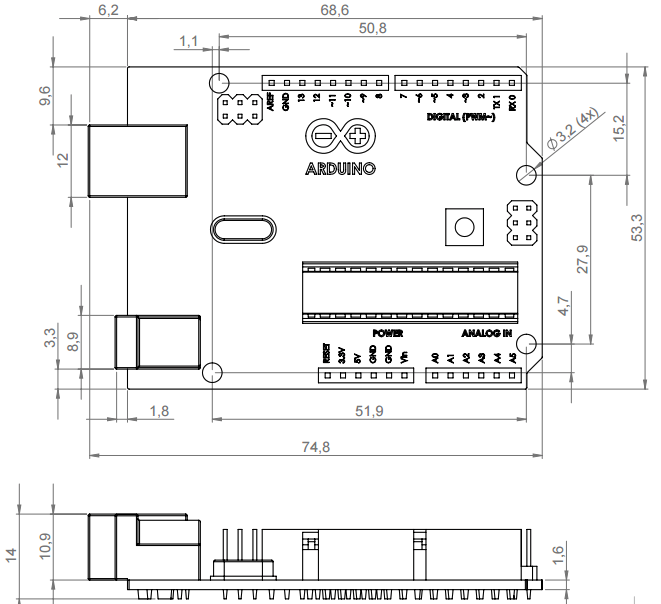

Kalau kamu ingin membuat Arduino Shield sendiri, pertama kamu harus mengetahui dimensi Arduino
UNO dan jarak antar lubang baut (screw) atau lubang I/O. Sebagai acuan lihat gambar dibawah ini.

Gambar dimensi di atas dapat juga digunakan sebagai acuan untuk membuat kotak atau box untuk
projek kamu.

Semoga bermanfaat…
